Широкоуниверсальный фрезерный станок 6Т83Ш. Заводская гарантия 1 год.

Рязанский Завод "СтанкоЦентр" производит новые станки и осуществляет заводской капитальный ремонт по ГОСТ.

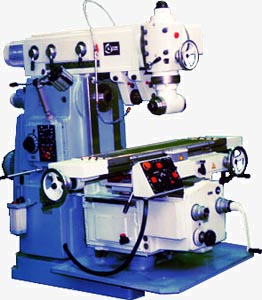

Широкоуниверсальный фрезерный станок 6Т83Ш (стол 400х1600 мм)

6Т83Ш- Широкоуниверсальный фрезерный станок.
Новый станок!
Станок изготавливается. Срок готовности 85 дней.



Переход на другие страницы сайта: 6Т13, 6Т82ШВМ127М6Т12М6Т106Т826Т83Ш6Т83

Станок широкоуниверсальный фрезерный 6Т83Ш предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяется для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.



Конструктивные преимущества горизонтально-фрезерных станков 6Т83Ш

  • механизированное крепление инструмента в горизонтальном шпинделе
  • механизм пропорционального замедления подачи
  • устройство периодического регулирования величины зазора в винтовой паре продольной подачи
  • предохранительная муфта защиты привода подач от перегрузок
  • торможение горизонтального шпинделя при остановке электромагнитной муфтой

Технологические преимущества горизонтально-фрезерных станков 6Т83Ш

  • разнообразные автоматические циклы работы станка
  • широкий диапазон частот вращения шпинделя и подач стола
  • большая мощность приводов
  • повышенный класс точности
  • возможность одновременной работы двумя шпинделями
  • надежность и долговечность
  • высокая жесткость конструкции

Технологические возможности станков могут быть расширены за счет применения на них делительной и долбежной головок, круглого поворотного стола.

Технические данные и характеристики 6Т83Ш

Широкоуниверсальный фрезерный станок

6Т83Ш

Размеры рабочей поверхности стола, мм 1600x400
Наибольшее перемещение стола, мм
— продольное 1000
— поперечное 400
— вертикальное 420
Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм 30-450
Расстояние от оси горизонтального шпинделя до направляющих хобота, мм 190
Пределы частот вращения шпинделя, мин-1
— основного 31,5-1600
— накладной и поворотной головок 50-1600
Диапазон подач стола, мм/мин
— продольных и поперечных 12,5-1600
— вертикальных 4,1-530
Наибольшая масса обрабатываемой детали (с приспособлением), кг 630
Мощность электродвигателей приводов, КВт
— основного шпинделя 11
— накладной и поворотной головок 3
— подач стола 3
Конус шпинделя по ГОСТ 30064-93
— основного N50
— накладной и поворотной головок N40
Габаритные размеры станка, мм
— длина 2570
— ширина 2252
— высота 2040
Масса станка с электрооборудованием, кг 4400

Дополнительные приспособления к широкоуниверсальному фрезерному станку 6Т83Ш (за отдельную плату)

  • Стол поворотный круглый с редуктором механического привода 7204-0023-01;
  • Долбежная головка ПИ 695;
  • Универсальная делительная головка УДГ-Д-250;
  • Тиски станочные 7200-0220-02.
