Радиально-сверлильный станок 2А554, 2А554-1, 2А554-2 и оригинальные запчасти

Сверлильный станок 2А554, 2А554-1, 2А554-2 (d — 50-63 мм)

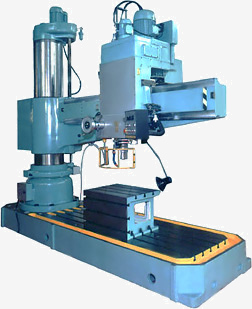

Радиально-сверлильный станок 2А554

Радиально-сверлильные станки 2А554, 2А554-1 и 2А554-2 могут использоваться для сверления, рассверливания, зенкерования и нарезки резьб.

Компоновка радиально-сверлильных станков 2А554 традиционная для сверлильных станков и включает:

  • Колонну, поворачивающуюся вокруг вертикальной оси на подшипниках цоколя (2А554; 2А554-1; 2A554-2)
  • Рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной
  • Сверлильную головку с возможностью горизонтального перемещения по направляющим рукава
  • Шпиндель, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки

Подача обеспечивается гильзой шпинделя. Все остальные перемещения — позиционирующие. Все части радиально-сверлильных станков перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов. Все органы управления сосредоточены на панели управления сверлильной головки. Предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов.

Фрикционная муфта, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок. Шпиндель сверлильного станка уравновешен в любой точке его перемещения. Штурвальное устройство управления сверлильной головкой имеет возможность выключения механической подачи при достижении заданной глубины сверления.

Стандартное напряжение электрической сети — 380В, 50Гц. За дополнительную плату возможна установка электроаппаратуры для других значений напряжения сети.



Технические данные и характеристики радиально-сверлильных станков 2А554, 2А554-2, 2A554-1:

Станок радиально-сверлильный

2А554

2А554-2

2А554-1

Диаметр сверления в стали, мм 50 50 63
Диаметр сверления в чугуне, мм 63 63 80
Крутящий момент шпинделя, нм 710 710 800
Осевое усилие на шпинделе, н 20000 20000 22000
Мощность главного двигателя, кВт 5,5 5,5 7,5
Осевое перемещение шпинделя, мм 400 400 400
Перемещение головки по рукаву, мм 1225 1225 1225
Перемещение рукава по колонне, мм 750 750 750
Вращение рукава вокруг колонны, грд 360 360 360
Частота вращения шпинделя, об/мин 18—2000 18—2000 18—2000
Кол-во частот вращения шпинделя 24 24 24
Подачи шпинделя на оборот, мм/об 0,045—5,0 0,045—5,0 0,045—5,0
Подачи шпинделя в минуту, мм/мин
Количество подач шпинделя 24 12 24
Конус шпинделя МК5 МК5 МК5
Длина, мм 2665 2665 2665
Ширина, мм 1030 1030 1030
Высота, мм 3430 3430 3500
Вес, кг 4700  4700  4800

Размеры сверлильных станков:

Размеры сверлильных станков 2А554, 2А554-1, 2А554-2
  2А554 2А554-2 2А554-1
A 400 400 400
B 450—1600 450—1600 450—1600
C 375—1600 375—1600 375—1600
D 250 250 250
E 315 315 315
F 3430 3430 3500
G 1912 1912 1912
