Допуски и посадки в машиностроении

Что такое допуск и зачем он нужен

Номинальный размер — это размер, относительно которого задают отклонения. Реальная деталь не может изготавливаться абсолютно без погрешности, поэтому конструктор определяет допустимый диапазон. Верхнее и нижнее предельные отклонения задают границы этого диапазона, а разность между предельными размерами образует допуск.

Чем уже поле допуска, тем выше требования к станку, инструменту, настройке, температурной стабильности и контролю. Избыточная точность повышает стоимость изготовления, поэтому допуск назначают по функции детали и соединения.

Что такое посадка

Посадка возникает при соединении двух деталей с одинаковым номинальным размером сопряжения — обычно отверстия и вала. Фактическое соотношение их размеров определяет, будет ли между деталями гарантированный зазор, возможен ли как зазор, так и небольшой натяг, либо соединение получится гарантированно натяжным.

Система отверстия и система вала

В системе отверстия базовым элементом является отверстие, а требуемый характер посадки получают изменением поля допуска вала. В системе вала базовым становится вал, а меняют поле допуска отверстия. Такой подход сокращает число необходимых размерных инструментов и упрощает унификацию производства.

Для технологии выбор системы связан со способом обработки. Отверстие часто получают стандартным инструментом, а наружный диаметр легче корректировать настройкой точения. Но конкретное сочетание всегда задаётся конструкторской документацией.

Как читать обозначение H7/g6

Буква показывает положение поля допуска относительно номинального размера, а число — квалитет, то есть уровень точности. Для отверстий используют прописные буквы, для валов — строчные. Само обозначение H7/g6 не содержит готового численного отклонения: оно зависит ещё и от номинального диаметра.

Поэтому для изготовления нужен полный размер. По таблицам для соответствующего диапазона диаметров определяют верхнее и нижнее отклонения отверстия и вала, затем получают предельные размеры и характер посадки.

Как допуски связаны со станочной обработкой

При точении на стабильность размера влияют состояние шпинделя и направляющих, жёсткость системы «станок — приспособление — инструмент — деталь», износ резца и нагрев. При фрезеровании добавляются биение инструмента, схема закрепления и направление сил резания. При обработке отверстий существенны точность базирования и выбранный способ окончательной обработки.

Для более жёстких допусков технолог предусматривает подходящий чистовой проход и средство измерения. Штангенциркуль удобен для общих задач, а более точный контроль выполняют микрометрами, нутромерами, калибрами и другими средствами, соответствующими требуемой точности.

Практический смысл посадки

Если вал должен свободно вращаться во втулке, нужен рабочий зазор с учётом смазки и температуры. Если втулку или колесо требуется неподвижно посадить на вал, может использоваться натяг. Для точного съёмного центрирования применяют переходные сочетания.

Производственная задача формулируется не как «сделать максимально точно», а как «обеспечить требуемую функцию соединения». Это позволяет увязать чертёж с возможностями оборудования, технологией обработки и контролем.

Что влияет на стабильность результата

Стабильность результата в металлообработке определяется не только выбранным числом или обозначением. На практике одновременно действуют геометрия станка, состояние шпинделя и направляющих, жёсткость закрепления, режущий инструмент, температура, свойства материала, измерительный метод и дисциплина повторения процесса. Если один из этих факторов меняется, итоговая точность или качество поверхности также могут измениться. Поэтому технологические параметры закрепляют в маршрутных и операционных документах вместе с инструментом, базированием и контролем.

Как применять эти сведения при выборе оборудования

Любой технологический параметр имеет смысл только в связке с конкретной деталью. При выборе оборудования важно сначала определить материал, размеры, требуемую точность, поверхность, серийность и перечень операций, а затем сопоставить их с рабочей зоной, шпинделем, подачами, мощностью и оснасткой.

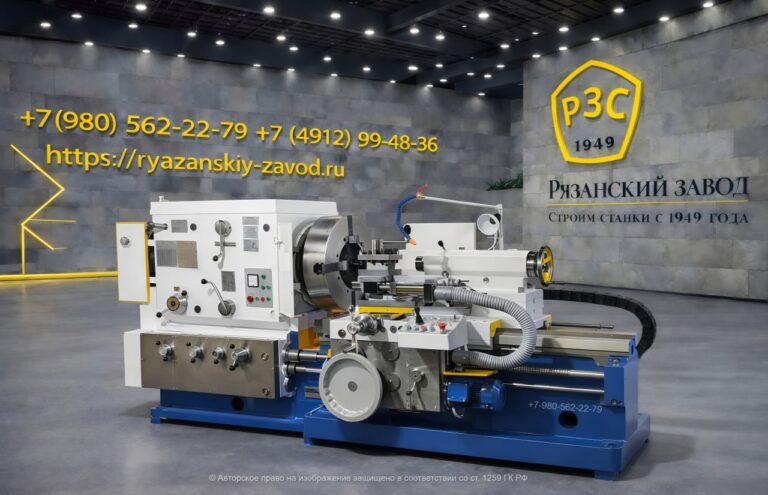

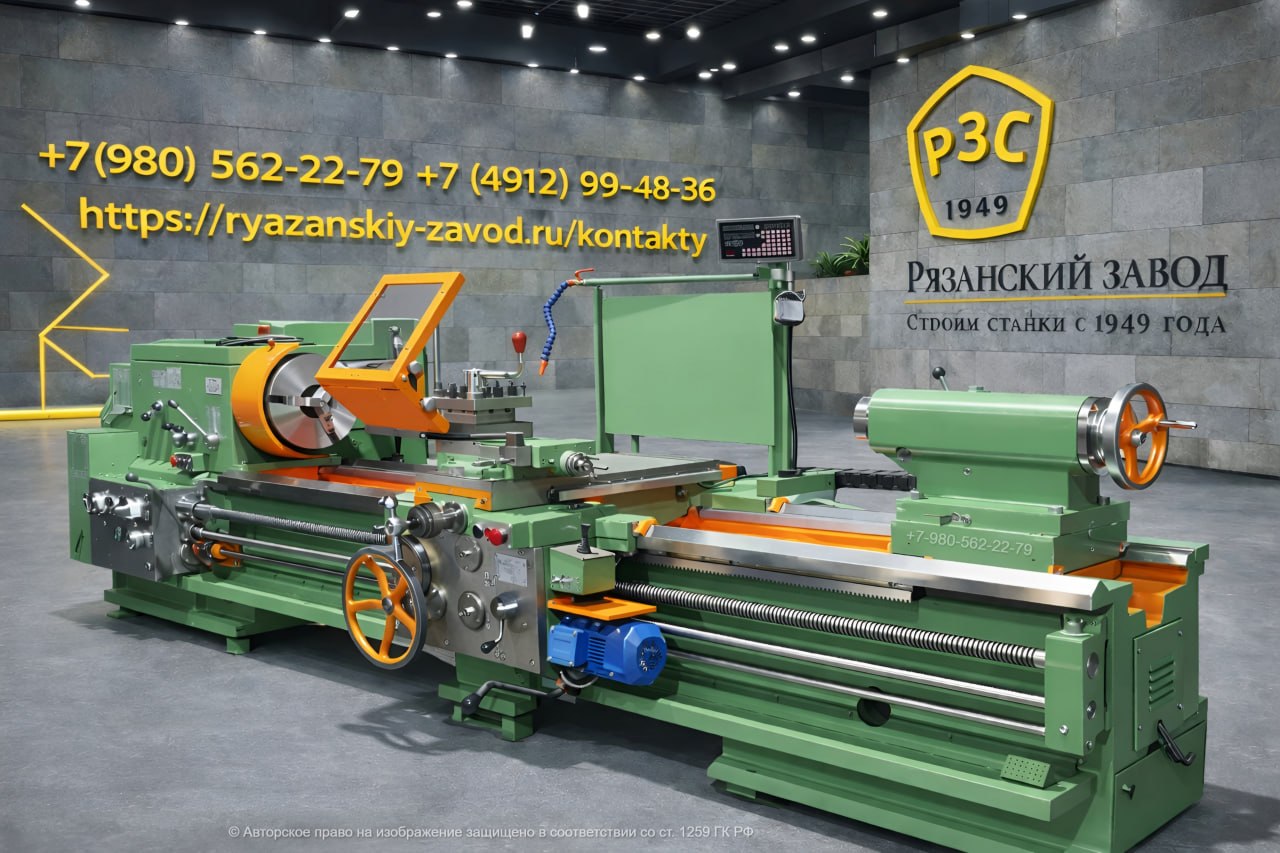

В каталоге Рязанский завод станков можно перейти к разделу «каталог металлообрабатывающих станков» и сравнить актуальные модели. В качестве ориентиров для разных задач представлены, в частности: Токарно-винторезный станок 1М63 (ДИП-300), Вертикально-фрезерные станки 6Р12 / 6Т12, Вертикально-сверлильный станок 2Н135. Конкретная модель подбирается по чертежам и производственной программе, а коммерческое предложение учитывает требуемое исполнение и комплектацию.

Краткий вывод

Тема «Допуски и посадки в машиностроении» полезна не сама по себе, а как часть технологического решения. Параметры детали, материал, объём выпуска и требуемый результат определяют, какое оборудование и оснащение будут рациональны. Рязанский завод станков помогает сопоставить исходные данные с актуальными моделями и подготовить комплектацию под производственную задачу.
