Основные технические параметры токарных станков

Диаметр обработки над станиной и суппортом

В характеристиках обычно отдельно указывают максимальный диаметр вращения над станиной и над суппортом. Первый показывает предельный габарит в свободной зоне станины, второй — более жёсткое ограничение там, где под деталью проходит поперечный суппорт.

Эти цифры нельзя считать допустимым диаметром любой детали по всей длине: нужно учитывать патрон, форму заготовки, траекторию инструмента и положение суппорта.

РМЦ и длина детали

РМЦ — расстояние между центрами. Оно помогает оценить длину детали при межцентровой установке. При работе в патроне полезная длина зависит от самого патрона, вылета детали, задней бабки, инструмента и требуемого хода суппорта.

При выборе стоит учитывать типовой диапазон номенклатуры: слишком короткая база ограничит производство, а неоправданно длинная увеличит занимаемую площадь и стоимость.

Отверстие шпинделя

Проход шпинделя определяет максимальный диаметр прутка или трубы, который можно провести через шпиндельный узел. Для серийной прутковой обработки и трубных деталей этот параметр часто является одним из ключевых.

Отверстие шпинделя не равно размеру патрона и не равно максимальному диаметру точения. Это три самостоятельные характеристики.

Обороты, подачи и резьбы

Диапазон оборотов должен перекрывать реальные режимы для рабочих диаметров и материалов. Низкие обороты важны при больших диаметрах и тяжёлом резании, высокие — при малых диаметрах и чистовых операциях. Способ регулирования определяет, насколько близко можно подойти к расчётному режиму.

Диапазоны продольных и поперечных подач влияют на производительность и состояние поверхности. У токарно-винторезных моделей отдельно оценивают виды и шаги нарезаемых резьб.

Мощность и жёсткость

Мощность главного привода показывает энергетический ресурс, но не описывает всю силовую систему. На тяжёлой обработке важны крутящий момент на низких оборотах, жёсткость шпинделя, коробок, суппорта и закрепления детали.

Мощный двигатель не компенсирует большой вылет резца или слабое приспособление. Для выбора анализируют наиболее нагруженную повторяющуюся операцию, а не случайный максимум.

Габариты, масса и подключение

Паспортные габариты нужны для планировки, а масса — для транспорта, разгрузки и оценки основания. В проекте размещения оставляют зоны доступа, обслуживания, открывания кожухов, работы оператора и загрузки длинных деталей.

До поставки также учитывают электропитание и подъёмные средства. Так набор характеристик превращается в реальный проект рабочего места.

Что влияет на стабильность результата

Для стабильной токарной обработки важна вся система: состояние шпинделя и направляющих, патрон или центры, вылет резца, поддержка длинной детали, подача, обороты и отвод стружки. Даже правильно выбранный по габаритам станок не обеспечит повторяемый результат при слабом закреплении или изношенном инструменте. Для серийной работы полезно фиксировать установку, инструмент, режим, последовательность переходов и способ контроля, чтобы повторяемость не зависела от случайной настройки каждого нового изделия.

Как применять эти сведения при выборе оборудования

Для токарной обработки отправными данными служат наибольший диаметр и длина детали, способ закрепления, проход прутка или трубы, требуемые резьбы, точность и объём выпуска. Эти данные позволяют перейти от общего описания технологии к выбору конкретной размерной группы и комплектации станка.

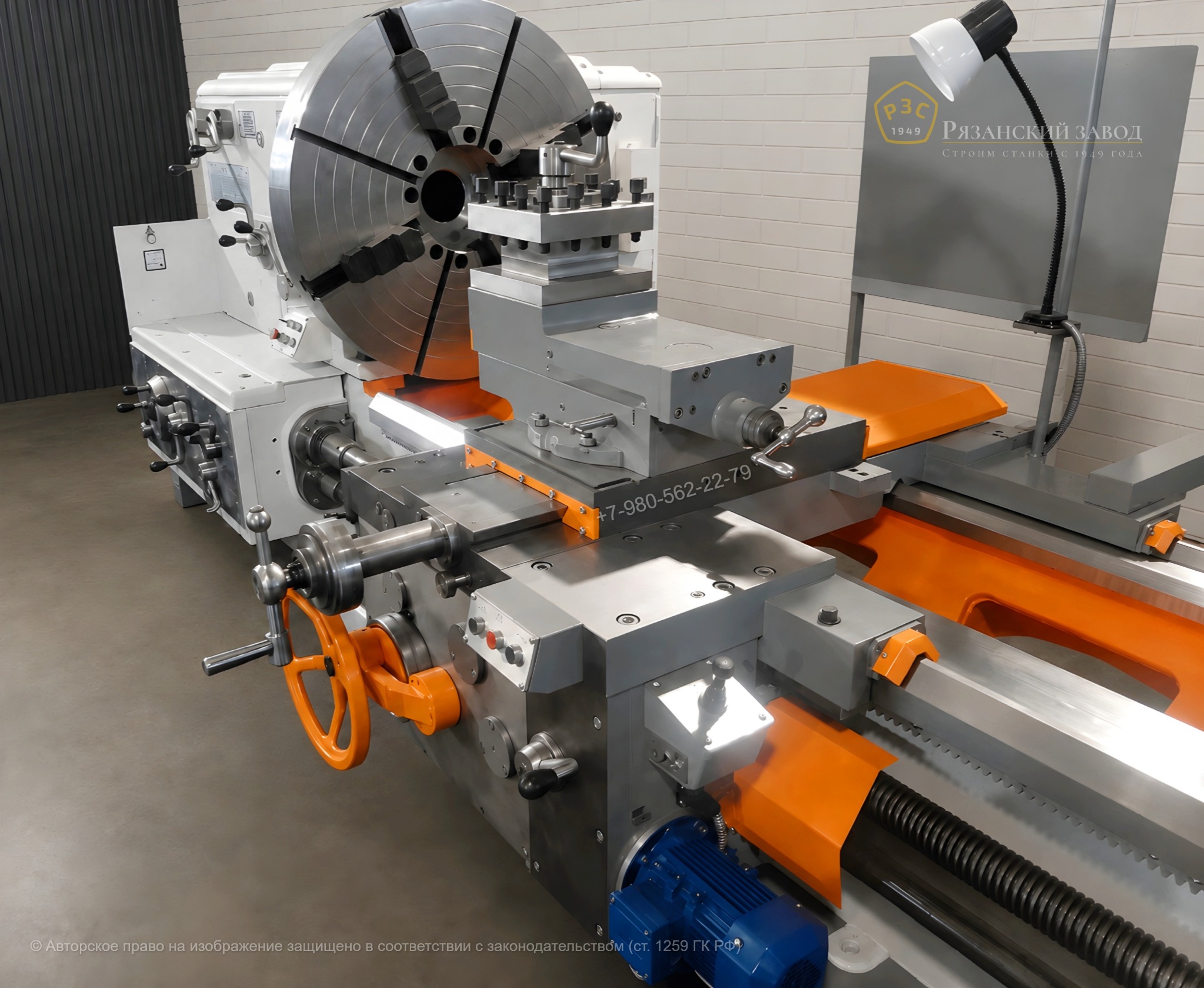

В каталоге Рязанский завод станков можно перейти к разделу «токарные станки» и сравнить актуальные модели. В качестве ориентиров для разных задач представлены, в частности: Токарно-винторезный станок 1М63 (ДИП-300), Токарно-винторезный станок 1М65 / 1Н65 (ДИП-500), Токарно-винторезный станок 16К40. Конкретная модель подбирается по чертежам и производственной программе, а коммерческое предложение учитывает требуемое исполнение и комплектацию.

Краткий вывод

Тема «Основные технические параметры токарных станков» полезна не сама по себе, а как часть технологического решения. Параметры детали, материал, объём выпуска и требуемый результат определяют, какое оборудование и оснащение будут рациональны. Рязанский завод станков помогает сопоставить исходные данные с актуальными моделями и подготовить комплектацию под производственную задачу.
