Коротко о главном
- Класс станка определяется компоновкой, назначением и способом выполнения операций.
- Токарно-винторезный станок универсален для валов, втулок и резьб; карусельный удобен для крупных деталей большого диаметра.
- ЧПУ меняет способ управления, но геометрические и силовые ограничения механической части остаются важными.
Что объединяет токарные станки
Токарная группа основана на обработке тел вращения. В классической схеме заготовка выполняет главное вращательное движение, а инструмент получает подачу. Так формируют цилиндрические и конические поверхности, торцы, канавки и резьбы.
Разнообразие деталей привело к нескольким компоновкам — от универсального станка ремонтного цеха до специализированной машины для крупного диска.

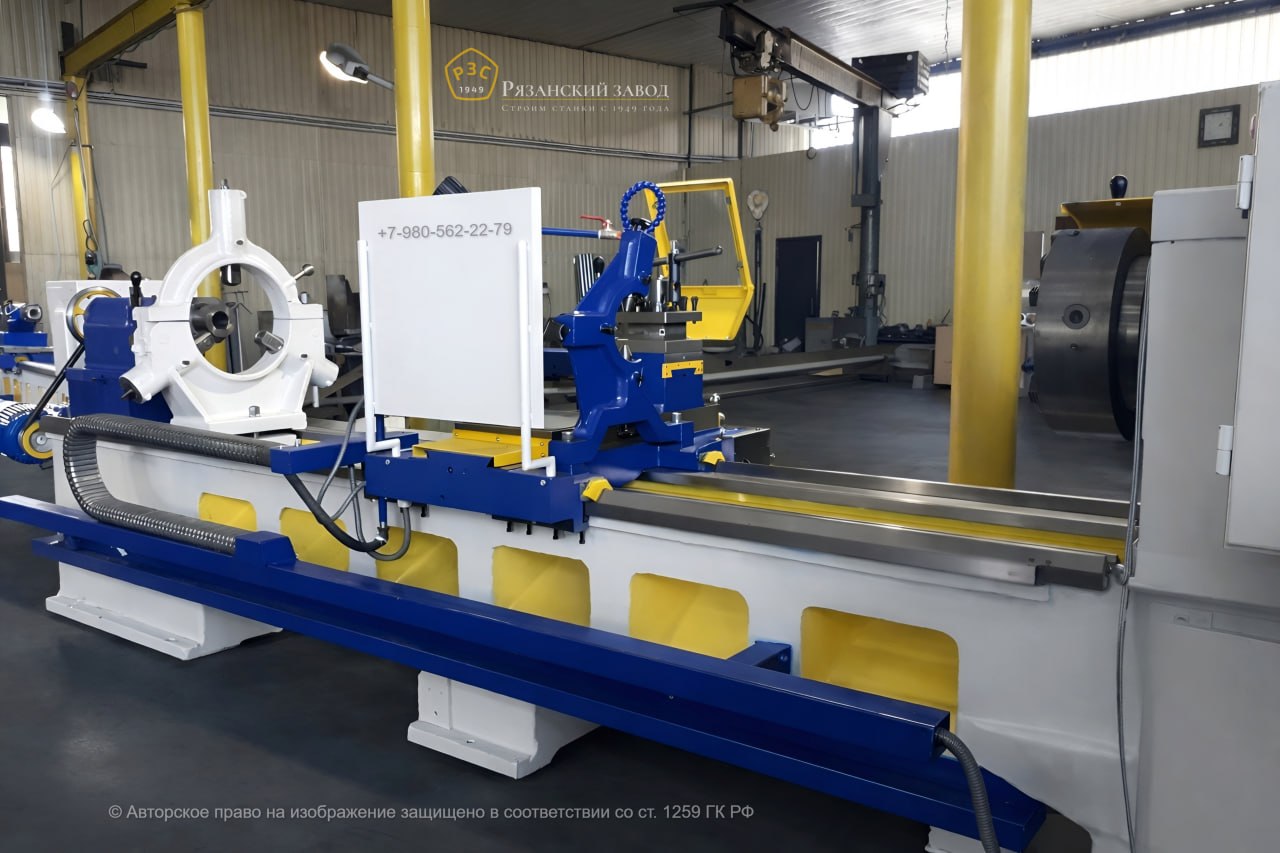

Токарно-винторезные станки
Одна из самых универсальных групп. Помимо обычного точения, оборудование имеет средства для согласованного перемещения резца со шпинделем и нарезания резьб. Такие станки работают в единичном, ремонтном и серийном производстве.
При выборе сравнивают диаметр обработки, РМЦ, проход шпинделя, диапазоны скоростей и подач, доступные резьбы и варианты оснащения.
Токарно-карусельные станки
Карусельная компоновка использует горизонтальную планшайбу. Заготовка располагается на ней подобно детали на столе, что удобно для тяжёлых дисков, колец, корпусов и фланцев большого диаметра при относительно небольшой высоте.
Основными параметрами становятся диаметр планшайбы, допустимый диаметр и высота изделия, нагрузки и ходы рабочих органов.
Револьверные станки и автоматы
Револьверная головка позволяет разместить несколько инструментов и последовательно вводить их в работу, уменьшая время перестановок. Автоматы и полуавтоматы развивают эту идею для повторяющейся номенклатуры.
Такая специализация особенно оправдана в серии, где более сложная наладка окупается сокращением вспомогательного времени.
Станки с ЧПУ
Числовое программное управление обеспечивает программируемые перемещения, циклы, коррекции инструмента и повторяемость. Это полезно для деталей с несколькими переходами, серийного выпуска и сложных контуров.
Однако ЧПУ не отменяет базовый подбор по габаритам детали, шпинделю, мощности, жёсткости и оснастке.
Как выбрать группу
| Задача | Отправная точка |
|---|---|
| Широкая номенклатура валов и втулок | Токарно-винторезный станок |
| Крупные диски, кольца и фланцы | Токарно-карусельный |
| Повторяющиеся серии с несколькими инструментами | Револьверный или автоматизированный |
| Сложные контуры и программные циклы | Станок с ЧПУ |
После выбора класса сопоставляют размерную группу и реальные операции. Название типа — только первый этап технического подбора.
Что влияет на стабильность результата
Для стабильной токарной обработки важна вся система: состояние шпинделя и направляющих, патрон или центры, вылет резца, поддержка длинной детали, подача, обороты и отвод стружки. Даже правильно выбранный по габаритам станок не обеспечит повторяемый результат при слабом закреплении или изношенном инструменте. Для серийной работы полезно фиксировать установку, инструмент, режим, последовательность переходов и способ контроля, чтобы повторяемость не зависела от случайной настройки каждого нового изделия.
Как применять эти сведения при выборе оборудования
Для токарной обработки отправными данными служат наибольший диаметр и длина детали, способ закрепления, проход прутка или трубы, требуемые резьбы, точность и объём выпуска. Эти данные позволяют перейти от общего описания технологии к выбору конкретной размерной группы и комплектации станка.
В каталоге Рязанский завод станков можно перейти к разделу «токарные станки» и сравнить актуальные модели. В качестве ориентиров для разных задач представлены, в частности: Токарно-винторезный станок 1М63 (ДИП-300), Токарно-винторезный станок 1М65 / 1Н65 (ДИП-500), Токарно-винторезный станок 16К40. Конкретная модель подбирается по чертежам и производственной программе, а коммерческое предложение учитывает требуемое исполнение и комплектацию.
Краткий вывод
Тема «Виды и классификация токарных станков» полезна не сама по себе, а как часть технологического решения. Параметры детали, материал, объём выпуска и требуемый результат определяют, какое оборудование и оснащение будут рациональны. Рязанский завод станков помогает сопоставить исходные данные с актуальными моделями и подготовить комплектацию под производственную задачу.
Подбор оборудования под производственную задачу
Рязанский завод станков производит новые металлообрабатывающие станки, выполняет заводской капитальный ремонт, поставляет оригинальные запасные части и комплектующие, обеспечивает пусконаладочные работы, гарантийное и послегарантийное сопровождение.
Перейдите в токарные станки или направьте параметры деталей специалистам завода. Отдел продаж: +7 (980) 562-22-79, 8 (4912) 99-48-36; e-mail: stankocenter@stankoff.su. Адрес производства: Рязанская область, г. Сасово, ул. Ново-Елатомская, 47.
Частые вопросы
Какие основные виды токарных станков существуют?
Токарно-винторезные, карусельные, револьверные, автоматы и полуавтоматы, станки с ЧПУ и специальные токарные машины.
Чем карусельный станок отличается от обычного?
У него главная ось вращения вертикальная, а деталь устанавливается на горизонтальную планшайбу.
ЧПУ — отдельный тип?
ЧПУ описывает способ управления. С ЧПУ выпускаются разные механические компоновки токарных станков.
